一、產品概述
   本裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝。
   主要實驗對象：電子膨脹閥、制冷流量自動控制系統、 4.3寸觸摸屏直流變頻系統、變頻調節控制、12路4.3寸觸摸屏溫度測控系統。

二、功能特點
   1、該裝置集制冷空調、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體。
2、該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
   3、實訓平臺直觀展示了空調、冰箱的系統結構、工作原理?？汕宄目吹街评湎到y(tǒng)結構 及主要部件的實物，系使整個空調系統系統的實時工作狀態一目了然。
 * 4、該裝置是根據分體式空調器、直冷冰箱控制電路、作為實訓考核對象，能 使學生熟練掌握空調器控制電路、基本原理及維修技術
  5、使用該裝置能學到分體式式空調器、。其中空熱泵分體空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。
6、冰箱冰箱控制電路為直冷模式控制。
 *7、安全保護：
采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理系統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

三、技術指標
   1、輸入電源：?jiǎn)蜗嗳€   AC220V±10%  50Hz
   2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
   3、設備容量 ： ≤1.5KVA
   4、制冷劑： R22、R600a
5、冰箱：85W，
   6、外形尺寸（大約）1600mm×700mm×1150mm
   7、環保等級  材料選用符合國家相關環保標
8、安全保護：采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理系統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能

四、空調系統組成
*1、新型實訓平臺：
A）桌子采用100*100MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。
B）實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上，
整機含空調系統、電冰箱系統、電氣控制系統等組成。
2、空調外機
由制冷壓縮機、外風機、四通閥、空調閥、制冷過濾器、液視鏡、手閥組成
3、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
4、電源模塊：
包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只、。
*5、分體空調控制線路模塊:

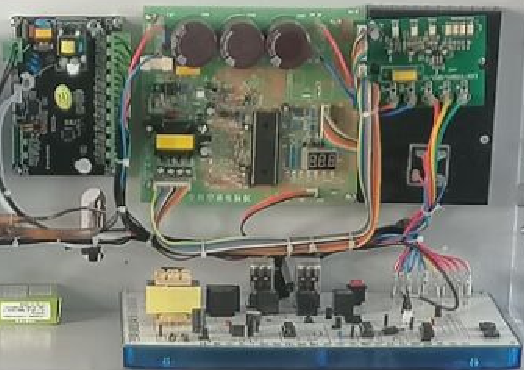

電腦板電路原理圖清楚明確，元件焊接在對應原理圖位置上，電腦板上設置有10個故障開關，可全方位演示電路故障功能，
6、透明式分體空調室內機（提供樣品）

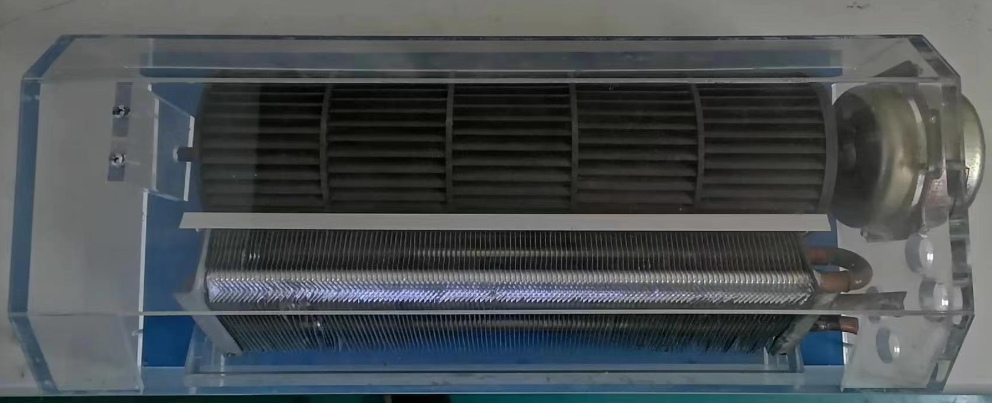

內機為一體化成型透明有機玻璃外殼，可清晰的看到內機結構，包括風筒、電機、蒸發蒸發器。
1）風機結構模式：五線電機、三速可調
2）送風模式：采用標準的風筒送風模式


五、智能直流變頻控制（四合一實驗主機）
系統包括三個主要系統：1）直流變頻壓縮機變頻系統、2）制冷流量自動控制系統，3）觸摸屏4.3寸智能制冷壓縮機控制系統、4）12路4.3寸路溫度測量模塊、四套系統相互配合完成制冷壓縮機變頻實驗，制冷劑流量調節實驗、數據參數調節實驗。
1、4.3寸觸摸屏智能制冷控制系統
1）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，通過4.3寸156M,電容式觸摸屏可調節壓縮機工作頻率、溫度對比、制冷劑流量調節、排氣溫度、吸氣溫度度、冷凝溫度、蒸發溫度、制冷劑選擇、過熱度調節等30組參數設定。
2）頻率調節：通過觸摸屏按鍵，手動可以從10-120HZ頻率可調，能滿足學生在10HZ-120HZ情況下壓縮機的制冷數據。很好的學習撐握變頻空調在不同工況的狀態
3）過熱調節，通過軟件過調節過熱溫度=吸氣溫度-蒸發溫度。
4）故障顯示：通過軟件過顯示變頻壓縮機過流、過熱，失步
5）環境傳感器實時測量環境溫度，可控制電磁膨脹閥的開度電大開度5000步，管道溫度傳感器、可控制壓縮機制熱上過程開度。排氣傳感器：控制壓縮機過熱保護
6）頻率顯示：觸摸屏上可以實時顯示壓縮機的10-12HZ工作頻率，
7）屏上可實時溫度：排氣溫度、回氣溫度、冷凝溫度、蒸發溫度，為實驗提供數據
2）直流變頻壓縮機變頻系統
*1）手動制冷模式下最大輸出電流4.5A、最小頻率30HZ,電大頻率120HZ。系統采用用直流變頻控制方式，配套直流4/6極電機4-48脈沖信號設置，可在觸摸屏上隨意輸入如（50HZ）頻率，壓縮機會通過電腦板運行輸入頻率變化，而自動調整壓縮機輸出頻率輸出電壓30-210V。為實驗提供不同的運行模式。
自動制冷模式下，壓縮機頻率隨設定溫度的變化而自動調節壓縮機頻率（10－120HZ
2）故障模式：可在觸摸屏上與變頻板在實驗板上雙向故障代碼顯示，分別顯示：

序號	名稱	代碼
1	壓縮機啟動失敗，系統重新啟動	外機閃1次
2	電壓異常	外機閃3
3	壓縮機堵轉讓	外機閃4
4	模塊溫度過高	外機閃5
5	模塊電流過大	外機閃7
6	模塊驅動故障	外機閃8


3、12路溫度檢測模塊：
通過標準通信協議與4.3寸觸摸屏顯示屏通信，可測量12路溫度：壓縮機吸氣溫度、排氣溫度、冷凝器溫度、蒸發器溫度、空調室內溫度、冰箱排氣溫度溫度、冰箱吸氣溫度、冰箱蒸發溫度等。，可通過屏上的對應溫度、濕度變化，制冷系統各參數點的變化，從而判斷故障的對應位置。
4、制冷流量自動控制系統
?！?.3寸嵌入式摸屏主機：系統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、4路溫度控制：壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2）、具有觸摸屏調節和手動調節功能
3)、可自行定制制冷系統制冷劑流量設定最小開度。
*4）、可以設定過熱度、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
5)、開度實時顯示：控制對象為最大 5000 開度設定。
6)、可自動確定制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。
7）、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
8）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
9）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
10）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
11)、過冷/熱度控制范圍：2-15 攝氏度?？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
12)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
13)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

六、直冷冰箱系統組成
1、冰箱
由制冷壓縮機、制冷過濾器、液視鏡、手閥組成
2、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
3、模擬冰箱
內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括蒸發器、溫控制器、

七、智能電源管理系統：
具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
故障查詢：一鍵故障可查詢歷史故障源
故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
手自動功能：手動、自動自由切換

八、項目實訓內容
1、制冷工專用工具的使用
2、空調制冷系統的保壓、檢漏與制冷劑加充
4、空調控制電路電氣故障考核、故障分析與故障排除
3、冰箱制冷系統的保壓、檢漏與制冷劑加充
4、冰箱抽真空實訓
5、冰箱控制電路電氣故障考核、故障分析與故障排除
6、 學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理?yè)?jù)運行據數據，制冷劑的比較）、組件計算 、組件效率的計算。
7、 學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數

九、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理?yè)?jù)運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數?？梢栽陧?xiàng)目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。

十、配置：

序號	設備名稱	單位	數量	備注
1	實訓桌	套	1	鋁合金實訓臺，鋁材
2	實訓臺	套	1	板金結構
3	電源及儀面板	套	1	包括漏電短路器，電壓表（0～250V）  1只，（0～5A）1 只、電源插座，安全連線等。
4	變頻空調電氣控制板	套	1	包括變頻空調控制板， 空調遙控器
5	空調外機系統	套	1	含壓縮機，閥門液視鏡、過濾器四通閥、冷凝器
6	透明空調室內機	套	1	蒸發器，透明室內機，風機，卷風筒
7	冰箱系統	套	1	含壓縮機，閥門液視鏡、過濾器、冷凝器
8	模擬冰箱	套	1	含有機玻璃箱、蒸發器，透明室內機、溫控器
9	智能電源管理系統	套	1
10	智能直流變頻控制三合一主機	套	1	含4.3寸觸摸、直流壓縮機控制器、12路溫度測控模塊、直流壓縮機驅動、電子膨脹閥控制器
11	實驗指導書	本	1
12	凳子	個	2
13	柜子	個	1	選配
