截止頻率是衡量伺服閥動態性能的重要參數。
截止頻率的定義是隨激勵頻率的增大，幅頻值下降至－3
時的頻率。－
截止頻率的定義是隨激勵頻率的增大，相位差為－
時的頻率。

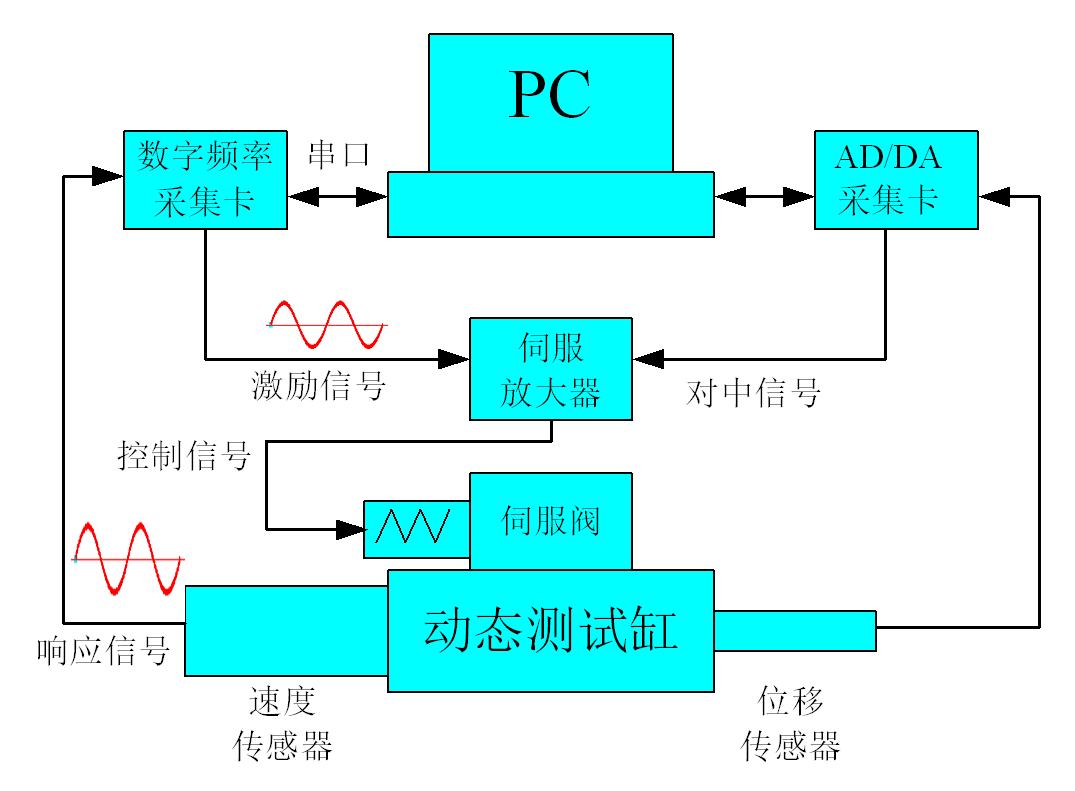

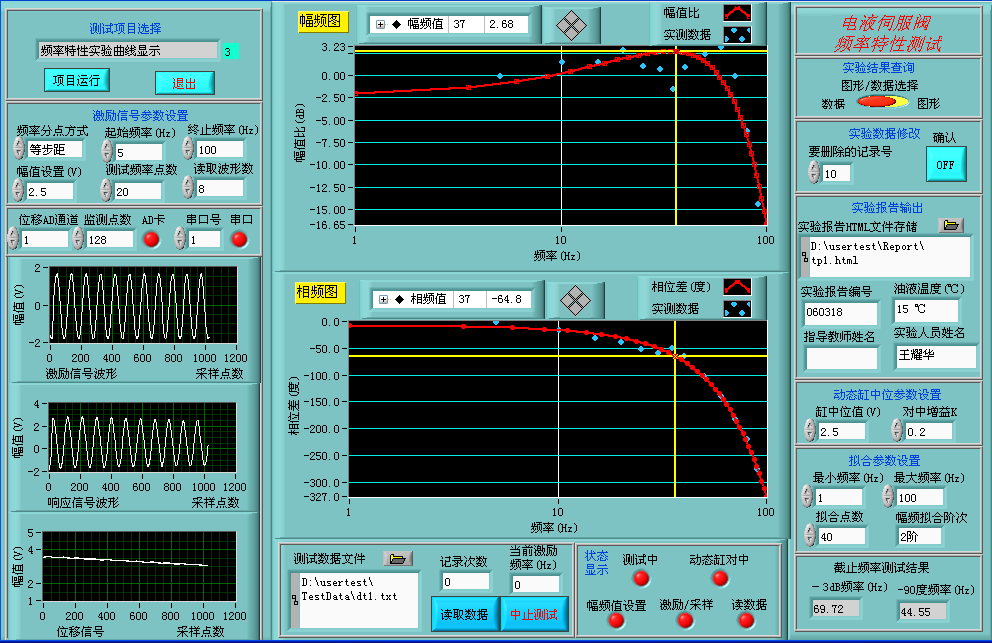

機通過串口發出指令給數字頻率采集卡，數字頻率采集卡產生激勵信號并同步地采集速度傳感器地信號，實驗數據通過串口上傳給計算機。計算機的頻率分析軟件計算每一實驗頻率點的幅值比和相位差，并繪制Bode圖，計算－3
截止頻率和－
截止頻率。

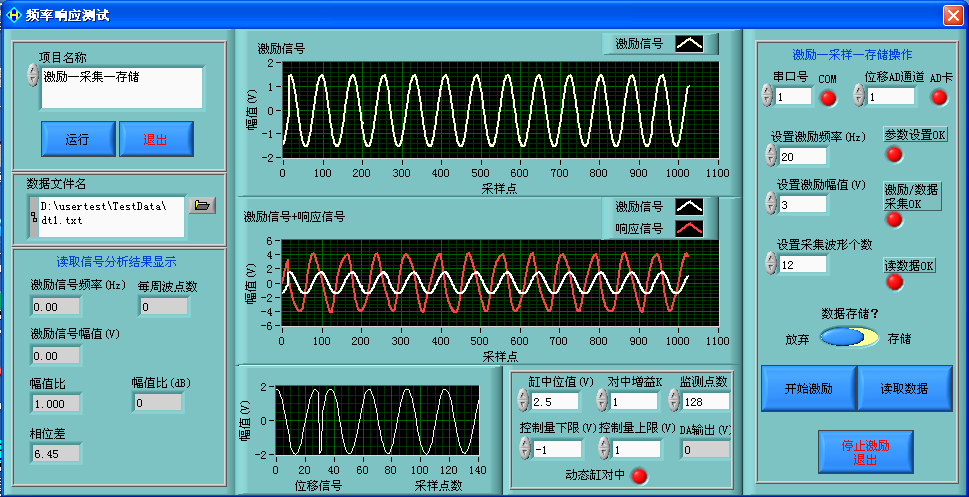

卡、串口、動態缸對中及數字頻率采集卡（幅頻值設置、激勵/采樣、讀數據）。

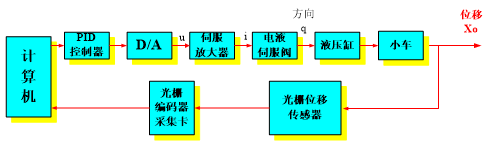

。計算機發出一個給定值（階躍信號），經數字
控制器調節和數模轉換(
)后，產生控制信號
；由伺服放大器、伺服閥、加載液壓缸等組成的裝置使負載滑輪產生位移；位移量由光柵位移傳感器動態地檢測并通過光柵編碼器采集卡讀入計算機，構成閉環系統；控制最終目的是負載滑輪實際位移能準確地、快速地達到給定值。

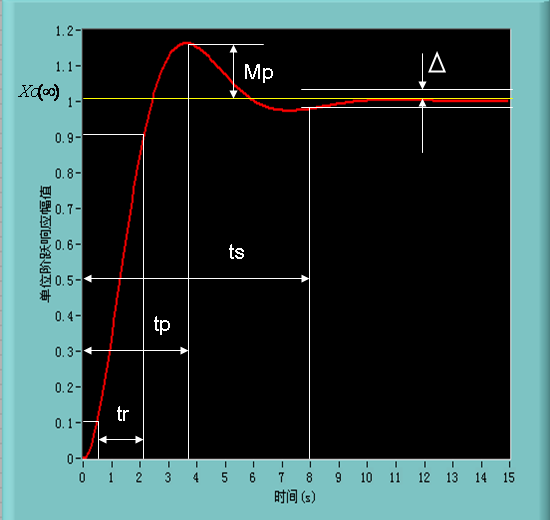

控制器參數對時域性能指標的影響規律。動態響應特性的主要參數物理意義如下圖所示：
| 序號 | 類別 | 名稱 | 規格型號 | 數量 | 備 注 |
| 1 | 液壓站 | 電機 | Y160L-4 11KW | 1 | ABB |
| 2 | 變量柱塞泵 | 25YCY14-1B | 1 | ||
| 3 | 軸向柱塞液壓馬達 | 10MCM14-1B | 1 | ||
| 4 | 先導式溢流閥 | DB10-1-50/100Y | 1 | ||
| 5 | 蓄能器 | NXQ2-L4/315-L-H | 1 | ||
| 6 | NXQ2-L0.63/315-L-H | 1 | |||
| 7 | 壓力表 | Y-60 | 5 | ||
| 8 | 油路板 | GYHYL | 1 | ||
| 9 | 油箱 | GYH-100L | 1 | ||
| 10 | 油位指示計 | YWZ-150 | 1 | ||
| 11 | 強磁濾油器 | CGQ-20 | 1 | ||
| 12 | 吸油濾油器 | WU-160*100-J | 1 | ||
| 13 | 回油濾油器 | WU-160*100-C | 1 | ||
| 14 | 高壓濾油器 | FPS-20-A-F10-01-R | 1 | 意大利阿托斯Atos | |
| 15 | 空氣濾清器 | EF-25 | 1 | ||
| 16 | 液壓油 | L-HL 46抗磨液壓油 | 60L | ||
| 17 | 冷卻器 | OR60 | 1 | ||
| 18 | 球閥 | YJZQ-J15N | 4 | ||
| 19 | 液壓控制元件 | 伺服缸 | UY1511D63/45-150HS | 1 | |
| 20 | 雙噴嘴擋板力反饋兩級電液流量伺服閥 | DLHZOR-TES-SN-NP-040-L3(V)1/ | 1 | 意大利阿托斯Atos | |
| 21 | 頻響動態測試系統 | GYH-DC/I | 1 | ||
| 22 | 先導式比例溢流閥 | SAGMZE-A-10/315/Y/S | 1 | 意大利阿托斯Atos | |
| 23 | 比例放大器 | EI-MI-AC-01F | 1 | 意大利阿托斯Atos | |
| 24 | 電磁比例換向閥 | DHZO-T-071-L3 | 1 | 意大利阿托斯Atos | |
| 25 | 比例放大器 | E-BM-TEB-N-NP-05H | 1 | 意大利阿托斯Atos | |
| 26 | 二通比例調整閥 | QVKZOR-TES-SN-NP-10/65/I | 1 | 意大利阿托斯Atos | |
| 27 | 比例放大器 | E-BM-AS-PS-01H | 1 | 意大利阿托斯Atos | |
| 28 | 伺服放大器 | GYHSF-FD/I | 1 | ||
| 29 | 測控器件 | 壓力變送器 | 7MF1567-3CB00-1AA1 25Mpa | 4 | 德國西門子 |
| 30 | 流量傳感器 | 7ME6580-3FC14-2AA1 | 2 | 德國西門子 | |
| 31 | 拉壓式稱重傳感器 | S40AC3 | 1 | 德國HBM | |
| 32 | 流量數顯表 | SY-FT8-D60 | 2 | ||
| 33 | 速度數顯表 | SY-FT8-D80 | 1 | ||
| 34 | 有源放大器 | SY-2C | 1 | ||
| 35 | 霍爾傳感器 | NJK-5001C | 1 | ||
| 36 | 磁致伸縮尺傳感器 | MTS:GHM0150MD601V4 | 1 | 德國MTS | |
| 37 | 電器控制模塊 | GYH-TM01 | 1 | ||
| 38 | 數據通用接口板 | GYH-SG02 | 1 | ||
| 39 | 軟件與文檔資料 | 實驗指導書 | GYH-SYZ | 1 | |
| 40 | 動態頻率數據采集卡 | GYHDP-JZ/I | 1 | ||
| 41 | 系統采集控制軟件 | GYH-CR01 | 1 | ||
| 42 | 流量傳感器說明書 | GYH-SBC01 | 1 | ||
| 43 | 流量數顯表說明書 | GYH-SBC01 | 1 | ||
| 44 | 光柵位移傳感器說明書 | GYH-GSE02 | 1 | ||
| 45 | 輔助元件 | 三通接頭 | M22×1.5 | 6 | |
| 46 | 三通接頭 | M14×1.5 | 5 | ||
| 47 | 耐壓膠管 | GYH-25Mpa*1.5 | 4 | ||
| 48 | 伺服/比例系統測試裝置 | GYH-SBC-10 | 1 | ||
| 49 | 負載砝碼 | GYH-04 | 4 | ||
| 50 | 配套工具 | 活動扳手 | GYH-10 | 1 | |
| 51 | 活動扳手 | GYH-12 | 1 | ||
| 52 | 開口扳手 | GYH8-10 | 1 | ||
| 53 | 開口扳手 | GYH12-14 | 1 | ||
| 54 | 開口扳手 | GYH17-19 | 1 | ||
| 55 | 內卡環鉗 | GYHLΦ10 | 1 | ||
| 56 | 外卡環鉗 | GYHRΦ20 | 1 | ||
| 57 | 長十字起 | GYHL20 | 1 | ||
| 58 | 一字起 | GYHYE1 | 1 | ||
| 59 | 內六角扳手 | GYHL-10 | 1 | ||
| 60 | 工具盒 | GYHGH | 1 | ||
| 61 | 防塵罩 | GYHF-10 | 1 | ||
| 62 | 易損件 | O型圈 | φ22×2.4 | 10 | |
| 63 | O型圈 | φ32×3 | 10 | ||
| 64 | O型圈 | φ40×3 | 10 | ||
| 65 | O型圈 | φ12×2.4 | 10 | ||
| 66 | O型圈 | φ10×1.9 | 10 | ||
| 67 | 信號燈 | φ10 | 2 | ||
| 68 | 按鈕開關 | LAY50-11DT | 2 | ||
| 69 | 壓力表 | Y60 | 1 |
